ÜRÜN KONSEPTİ
Nordic Nest, 3–8 kg arası yetişkin kedilerin kıvrılarak veya uzanarak dinlenmesine uygun, açık ön yüzlü ve korunaklı gövde formuna sahip premium bir kedi yatağıdır. Modern İskandinav tasarım dili; görünür Baltık huş kontrplak dokusu, yumuşak doğal keçe minder ve sade geometrik çizgilerle oluşturulmuştur. Tasarım hedefi kolay temizleme, düşük görsel ağırlık ve ev dekorasyonuna uyumdur.

ÖNERİLEN ERGONOMİK ÖLÇÜLER
– Dış genişlik: 520 mm
– Dış derinlik: 400 mm
– Dış yükseklik: 320 mm
– İç kullanım genişliği: yaklaşık 420 mm
– İç kullanım derinliği: yaklaşık 300 mm
– İç net yükseklik: yaklaşık 270 mm
– Ön giriş açıklığı: 400 mm genişlik x 230 mm yükseklik
– Kontrplak kalınlığı: 15 mm, FSC sertifikalı Baltık huş kontrplak
– Keçe minder: 420 x 300 x 20 mm
– Tasarım taşıma kapasitesi: 20 kg statik yük hedefi; bu değer sertifikalı güvenlik kapasitesi değildir ve prototip testleriyle doğrulanmalıdır.
– Önerilen kenar radyüsü: görünür dış kenarlarda R3 mm; giriş çevresinde R5 mm yumuşatma.

CAD / BLUEPRINT TEKNİK ÇİZİM SPESİFİKASYONU
1. Ön görünüş: 520 mm toplam genişlik, 320 mm toplam yükseklik. Merkezlenmiş ön açıklık 400 x 230 mm. Ön açıklığın alt kotu taban üst yüzeyinden 45 mm yukarıda önerilir. Sol ve sağ yanlarda yaklaşık 60 mm taşıyıcı çerçeve bırakılır.
2. Yan görünüş: 400 mm toplam derinlik, 320 mm yükseklik. Yan panel üst hattı düz veya arkaya doğru 10 mm alçalan hafif eğimli formda olabilir. Ön giriş kenarları R5 mm, tüm dış görünür kenarlar R3 mm.
3. Üst görünüş: 520 x 400 mm dış zarf. İç yatma alanı 420 x 300 mm. Üst panel, yan paneller arasında sabitlenmiş kapak formunda tasarlanır.
4. Patlatılmış görünüş sırası: alt panel, sol yan panel, sağ yan panel, arka panel, üst panel, keçe minder, bağlantı elemanları ve kauçuk ayaklar.
5. CNC parçaları:
– Alt panel: 520 x 400 x 15 mm; dört köşede R10 mm dış köşe.
– Sol yan panel: yaklaşık 320 x 400 x 15 mm; ön açıklık konturuna uyumlu profil.
– Sağ yan panel: sol panelin ayna görüntüsü.
– Arka panel: 490 x 305 x 15 mm; yan paneller arasına oturan panel.
– Üst panel: 490 x 400 x 15 mm; yan ve arka paneller üzerine oturan panel.
– Keçe minder: 420 x 300 x 20 mm.
Parça ölçüleri, seçilecek birleşim geometrisine göre prototipte revize edilmelidir.
6. Bağlantılar: Her ana birleşimde 8 mm çap x 30 mm ahşap dübel; ek olarak 4 x 40 mm havşa başlı ahşap vidalar. Vida başları 8 mm çapında, yaklaşık 3 mm derinliğinde havşalanmalıdır. Görünür dış yüzeylerde vida başı bırakılmamalıdır.
7. Bağlantı noktaları: Alt panel–yan panel birleşimlerinde her kenarda en az 3 bağlantı noktası; yan panel–üst panel birleşimlerinde her kenarda en az 3 bağlantı noktası; arka panel–yan panel birleşimlerinde her kenarda en az 2 bağlantı noktası.
8. CNC toleransları: Panel dış ölçülerinde ±0,5 mm; kanal ve dübel deliklerinde ±0,2 mm; delik eksenlerinde ±0,3 mm; montaj boşluklarında 0,3–0,5 mm. Ahşabın nem değişimine bağlı hareketi için kapalı toleranslar prototip montajında kontrol edilmelidir.
9. Yüzey şartları: Kesim sonrası P180, son zımparada P240 kum önerilir. Keskin kenar ve çapak bırakılmamalıdır. Görünür yüzeylerde doğal yağ veya düşük parlaklıklı su bazlı vernik kullanılmalıdır. Kullanılacak kaplama, evcil hayvan ürünlerine uygunluk açısından üretici teknik dokümanlarıyla doğrulanmalıdır.
10. Montaj sırası: CNC parçaları kontrol etme, kuru montaj, dübel deliklerini temizleme, yüzey ön zımparası, alt panel ve yan panelleri birleştirme, arka paneli yerleştirme, üst paneli sabitleme, yapıştırıcı ve vidaları uygulama, yüzey son işlemi, kauçuk ayakları takma, keçe minderi yerleştirme, nihai kalite kontrol.

500 ADET SERİ ÜRETİM AKIŞI
1. Malzeme kabulü ve kontrplak nem, kalınlık, eğrilik ve yüzey kontrolü.
2. CNC router ile nesting planına göre panel kesimi ve bağlantı deliklerinin işlenmesi.
3. Parça kimliklendirme ve ölçü kontrolü.
4. Kenar frezeleme, R3/R5 mm kenar radyüsleri ve çapak alma.
5. P180 ve P240 zımparalama.
6. Doğal yağ veya su bazlı düşük parlaklıklı vernik uygulaması; katlar arasında üretici önerisine göre kurutma.
7. Doğal keçe minderlerin 420 x 300 mm ölçülerde kesilmesi; kenar ve yüzey kontrolü.
8. Kauçuk ayak, dübel, vida ve varsa ahşap yapıştırıcının hazırlanması.
9. Kuru montaj ve ardından nihai montaj.
10. Sallanma, açıklık, keskin kenar, yüzey homojenliği, bağlantı sıkılığı ve ölçü kontrolü.
11. Koruyucu ambalaj, kutulama, ürün etiketi ve parti kodu uygulaması.
12. Sevkiyat öncesi örneklemeli son kontrol.

BOM – 1 ADET İÇİN ÖNERİLEN KOMPONENTLER
– FSC sertifikalı Baltık huş kontrplak, 15 mm: yaklaşık 1,25 m² net parça alanı; nesting ve fire için satın alma alanı yaklaşık 1,55 m².
– Doğal keçe minder: 420 x 300 x 20 mm, 1 adet.
– 8 x 30 mm ahşap dübel: yaklaşık 20 adet.
– 4 x 40 mm havşa başlı ahşap vida: yaklaşık 20 adet.
– Ahşap yapıştırıcısı: yaklaşık 35 g.
– Doğal yağ veya su bazlı düşük parlaklıklı vernik: yaklaşık 120 ml.
– Kauçuk ayak: 4 adet.
– Ürün etiketi ve parti etiketi: 1 set.
– Oluklu mukavva kutu: yaklaşık 560 x 440 x 360 mm, 1 adet.
– Koruyucu köşe kartonu veya kalıplanmış kağıt koruyucu: 1 set.
– Geri dönüştürülebilir kağıt veya karton dolgu: 1 set.
– Montaj ve bakım bilgi kartı: 1 adet.

TAHMİNİ 500 ADET ÜRETİM MALİYETİ
Aşağıdaki değerler örnek bütçe varsayımıdır; para birimi TL, KDV ve nakliye hariçtir.
– Hammadde ve ana malzemeler: 1.150 TL/adet
– CNC işleme ve takım payı: 500 TL/adet
– Doğrudan işçilik: 280 TL/adet
– Zımparalama ve yüzey işlemi: 300 TL/adet
– Montaj: 180 TL/adet
– Kalite kontrol: 70 TL/adet
– Ambalaj ve etiketleme: 240 TL/adet
– Fire payı: 170 TL/adet
– Genel üretim giderleri: 260 TL/adet
– Tahmini toplam birim maliyet: 3.150 TL/adet
– Tahmini 500 adet toplam üretim maliyeti: 1.575.000 TL
Bu maliyetler yaklaşık olup kontrplak ve keçe fiyatı, CNC saat ücreti, işçilik, enerji, ambalaj tedarikçisi ve fire oranına göre değişebilir.

TEKNİK RİSKLER VE ÖNLEYİCİ ÇÖZÜMLER
– Kontrplak eğilmesi: Malzemeyi kuru ve iklim kontrollü ortamda depolayın; üretim öncesi düz yüzeyde istifleyin; her iki yüzeye dengeli kaplama uygulayın; eğrilik kontrol mastarı kullanın.
– CNC tolerans hataları: İlk 5–10 parçada numune üretin; takım çapı ve kesim ofsetlerini doğrulayın; kritik dübel deliklerini CMM veya hassas mastarla kontrol edin.
– Keçe ölçü uyumsuzluğu: Kesim şablonu ve parti başı ilk parça onayı kullanın; keçe ölçüsünde yaklaşık 1–2 mm kontrollü montaj toleransı bırakın; kesim sonrası 100% görsel ve ölçü kontrolü yapın.
– Bağlantı noktası kırılması: Vida kenar mesafelerini en az 20 mm hedefleyin; ön delik açın; uygun torkla sıkın; dübel ve vida eksenlerini CNC ile sabitleyin; prototipte statik yük testi uygulayın.
– Yüzey kaplama farklılıkları: Aynı üretim partisinden kaplama kullanın; viskozite, uygulama miktarı, kat arası kuruma ve ortam sıcaklığını standardize edin; renk ve parlaklık referans numunesi oluşturun.
– Taşıma sırasında hasar: Köşeleri karton koruyucuyla izole edin; kutu içinde ürünün hareketini sınırlayın; düşme ve titreşim simülasyonu yapın; ambalajda üst üste istifleme talimatı belirtin.
– Montaj hataları: Parçaları yön ve sıra kodlarıyla işaretleyin; montaj fikstürü kullanın; kuru montaj kontrolü olmadan yapıştırıcı uygulamayın; son kontrolde sallanma ve bağlantı boşluğu testi gerçekleştirin.
– Nem ve boyutsal değişim: Kontrplak nem oranı girişte ve üretim öncesinde ölçülmeli; kaplama tüm açık yüzeylere dengeli uygulanmalı; ürün depolaması kontrollü ortamda yapılmalıdır.

Not: Bu tasarım üretime aktarılabilecek başlangıç teknik spesifikasyonudur. Seri üretimden önce 1:1 prototip, kedi davranış gözlemi, devrilme/sallanma testi, bağlantı dayanımı ve ambalaj düşme testi yapılması önerilir.

İskandinav tasarım

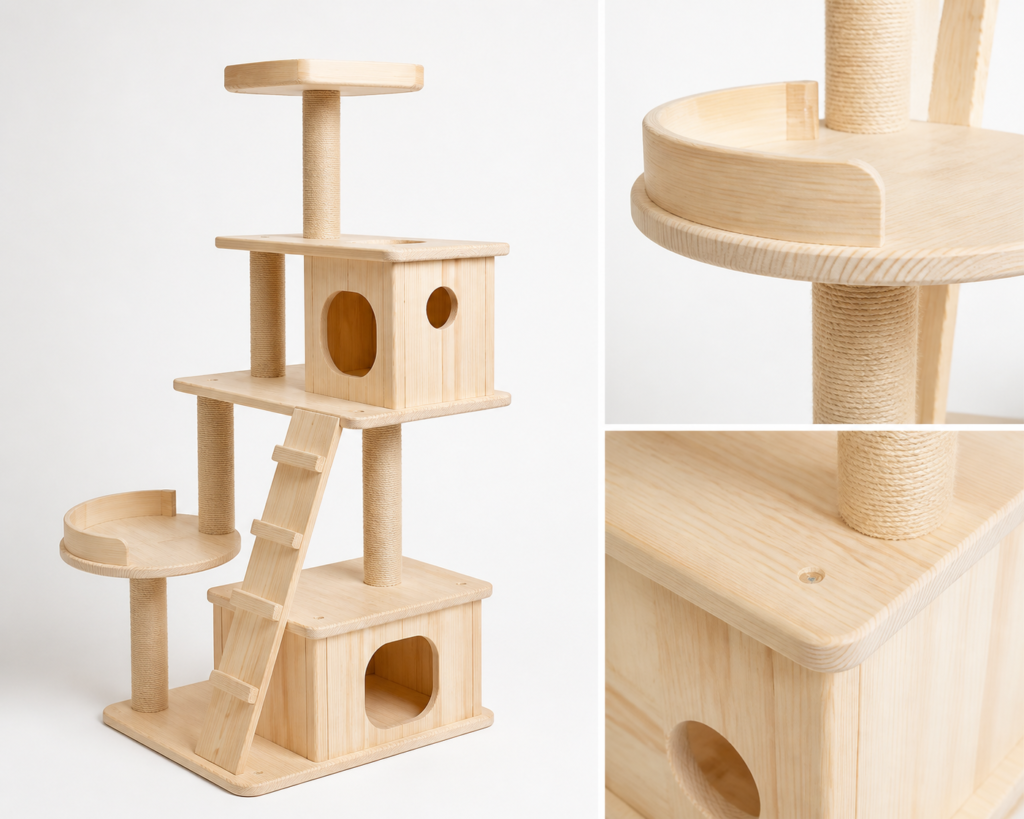

İskandinav Kedi Aktivite Kulesi
